高压与低压二氧化碳的区别
作者:广东振兴消防
阅读量:7052
发表时间:2020-11-27

文章摘要:二氧化碳灭火是我们消防行业常见的灭火方式,但是二氧化碳气体灭火系统中也是有区分的

  二氧化碳灭火是我们消防行业常见的灭火方式,但是二氧化碳气体灭火系统中也是有区分的,有高压二氧化碳和低压二氧化碳之分,今天小编就来给大家讲解高压与低压二氧化碳的区别!

  氧化碳的临界温度为31.2℃左右,临界压力是7.38MPa。就是说,温度高于31.2℃,压力再大也不会液化;温度低于31.2℃,液化压力随温度降低而降低,即31.2℃是二氧化碳气体可液化的最高温度。而什么是临界压力呢?是对应在这个最高温度下的气体液化的最小压力,是有对应关系的。举例几个液化点的数据,“27℃,6.7MPa”,“20℃,5.7MPa”,“10℃,4.5MPa”。


高压与低压二氧化碳的区别


  根据《二氧化碳气体灭火系统设计规范》即2018实务教材P286-P289

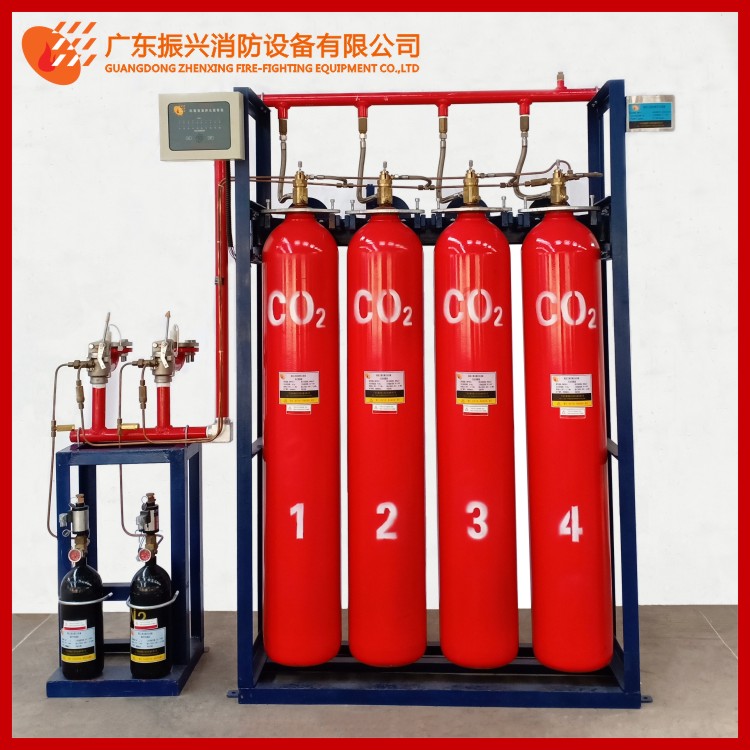

  一、高压二氧化碳气体灭火系统

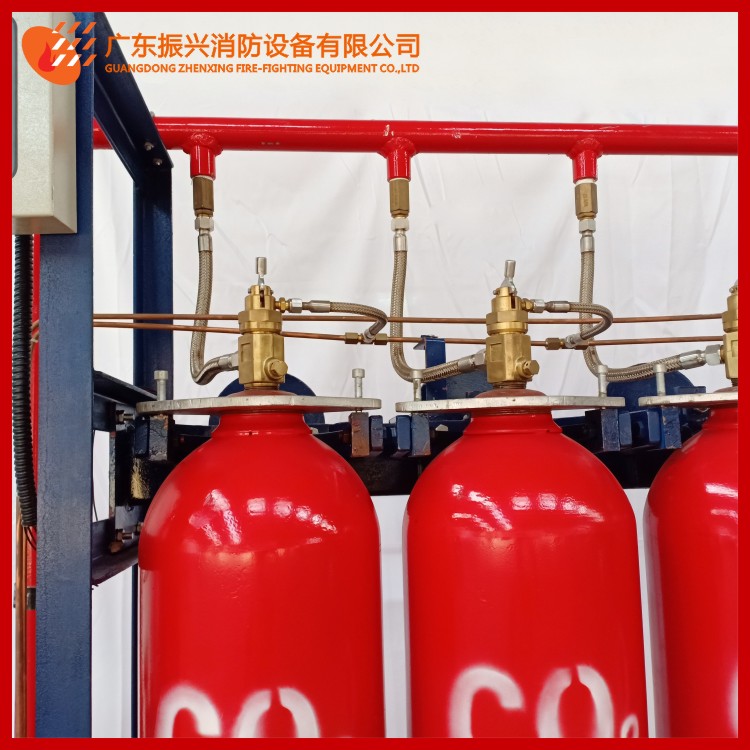

  5.1.1 高压系统的储存装置应由储存容器、容器阀、单向阀、灭火剂泄漏检测装置和集流管等组成,并应符合下列规定:

  5.1.1.1 储存容器的工作压力不应小于15MPa,储存容器或容器阀上应设泄压装置,其泄压动作压力应为19MPa±0.95MPa。

  5.1.1.2 储存容器中二氧化碳的充装系数应按国家现行《气瓶安全监察规程》执行。

  5.1.1.3 储存装置的环境温度应为0℃~49℃。

  5.1.4 储存装置应具有灭火剂泄漏检测功能,当储存容器中充装的二氧化碳损失量达到其初5.1.6 储存装置的布置应方便检查和维护,并应避免阳光直射。

  5.1.7 储存装置宜设在专用的储存容器间内。局部应用灭火系统的储存装置可设置在固定的安全围栏内。专用的储存容器间的设置应符合下列规定:

  5.1.7.1 应靠近防护区,出口应直接通向室外或疏散走道。

  5.1.7.2 耐火等级不应低于二级。

  5.1.7.3 室内应保持干燥和良好通风。

  5.1.7.4 不具备自然通风条件的储存容器间,应设机械排风装置,排风口距储存容器间地面高度不宜大于0.5m,排出口应直接通向室外,正常排风量宜按换气次数不小于4次/h确定,事故排风量应按换气次数不小于8次/h确定。

  (扩展:另一部规范,《气体灭火系统设计规范》里,对七氟丙烷,IG541的储瓶间做出了规定,6.0.5 储瓶间的门应向外开启,储瓶间应设应急照明;储瓶间应有良好的通风条件,地下储瓶间应设机械排风装置,排风口应设在下部,可通过排风管排出室外。)综合两部规范,如果设排风口,都是下部。





  由此可知,高压二氧化碳在容器瓶内一般的状态是气液共存(不大于31.2℃时),液体在下,气体在上,由于二氧化碳蒸气压很大,不需要内储压氮气或者外储压氮气,而是靠自身压力驱动液态二氧化碳进入集流管。喷放时瞬间汽化。所以高压二氧化碳灭火剂检漏无法使用压力表,因温度变化压力会变化,压力降低时无法知道是泄露还是温度降低,应采用称重装置检漏。而低压二氧化碳储存是恒定低温范围(-20至 -18℃),压力在1.9至2.1MPa范围内,呈气液两相储存,所以用液位计检漏。


  二、低压二氧化碳气体灭火系统

  5.1.1A 低压系统的储存装置应由储存容器、容器阀、安全泄压装置、压力表、压力报警装置和制冷装置等组成,并应符合下列规定:

  5.1.1A.1 储存容器的设计压力不应小于2.5MPa,并应采取良好的绝热措施。储存容器上至少应设置两套安全泄压装置,其泄压动作压力应为2.38MPa±0.12MPa。

  5.1.1A.2 储存装置的高压报警压力设定值应为2.2MPa,低压报警压力设定值应为1.8MPa。

  5.1.1A.3 储存容器中二氧化碳的装置系数应按国家现行《固定式压力容器安全技术监察规程》执行。

  5.1.1A.4 容器阀应能在喷出要求的二氧化碳量后自动关闭。

  5.1.1A.5 储存装置应远离热源,其位置应便于再充装,其环境温度宜为-23℃~49℃

  6.0.5 低压系统制冷装置的供电应采用消防电源,制冷装置应采用自动控制,且应设手动操作装置。



推荐阅读:二氧化碳灭火系统的调试方法有哪些



  高压与低压二氧化碳共同优点:

  灭火剂便宜,容易获得。(与七氟丙烷,IG541相比)

  高压与低压二氧化碳共同缺点:

  灭火效率低,用量大。设计浓度不得低于34%,而七氟丙烷需要的设计浓度仅为8-10%,不宜用于经常有人的场所。(与七氟丙烷,IG541相比)

  高压二氧化碳气体灭火系统优缺点:

  1.高压储存,需要的瓶组数多,储瓶间占地面积大,同时压力过高,对储存环境的温度要求比较严格,在夏季,尤其需要注意其因储存环境温度升高而导致的钢瓶爆炸的危险。

  2.高压储存,泄漏率高

  低压二氧化碳气体灭火系统优缺点:

  1.当需要灭火剂较多时,高压二氧化碳钢瓶需要很多,占地面积过大,由于低压二氧化碳液化率很高,可储存更多灭火剂,所以采用低压二氧化碳可以明显减小占地面积。

  2.低压储存需要低温制冷,温度升高会有爆炸危险。
