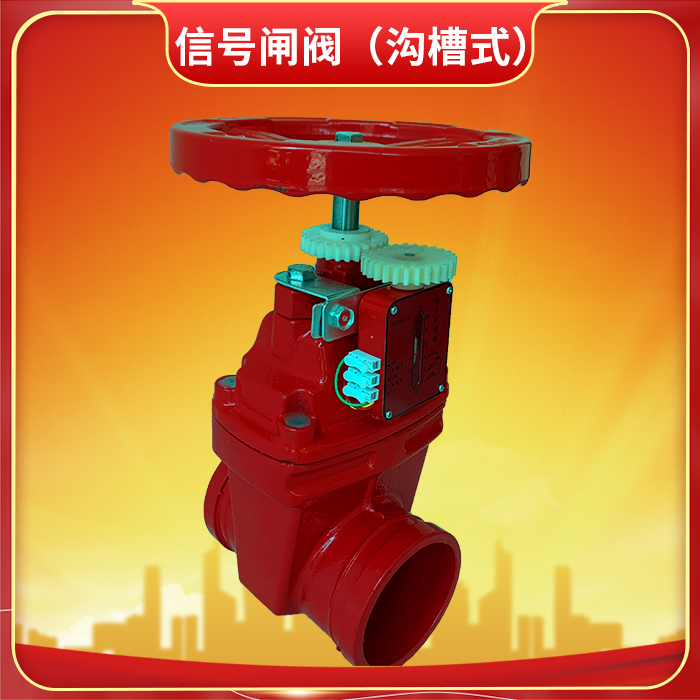

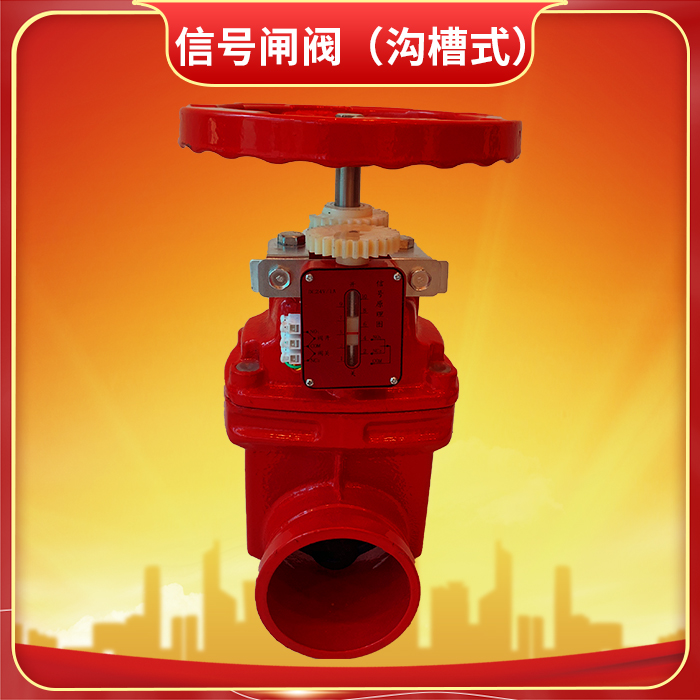

信号闸阀（沟槽式）

文章推荐

信号闸阀（沟槽式）

应用区域：消防闸阀基础上附加立柱或表盘式信号装置，除了可输出阀门的现场开度外，还可输出远传开度或/和行程开关控制电信号，实现远程有线监控。

型号：ZXXfFASDQWE47

价格：1150

品牌：振兴消防

产品介绍

消防信号闸阀产品说明书
1.产品简介
1.1.概述
消防信号闸阀，是在消防闸阀基础上附加立柱或表盘式信号装置，除了可输出阀门的现场开度外，还可输出远传开度或/和行程开关控制电信号，实现远程有线监控。
1.2.原理功能
消防信号闸阀主要应用在需要远程监控的场合，可以防止阀门被误关闭或误开启，即保持阀门的常开或常关状态；也可即时监控阀门的开度情况。
例如消防喷水系统的供水管路上，当阀门被误关闭到一定开度（此时流量不小于全开流量的80%）时，阀门被关闭的电信号即可传到消防控制中心。这样供水管路就可得到及时监控，使阀门保持常开状态，确保供水安全。在其它的管道系统中，也能监控阀门的工作状态。
2.产品参数
消防信号闸阀，为立柱式常开信号装置。在一定开度时可输出一远程电信号，防止阀门被误关闭。详细使用方法见后。

表1

技术特性	特性参数
额定压力	1.6MPa
电性能参数	DC24V/1A
执行标准	GB5135.6-2018
结构尺寸	见生产图纸
产品口径	DN65、DN80、DN100、DN150、DN200

3.使用注意事项
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
如果阀门经常开关使用 , 每月至少润滑一次。

4.消防信号闸阀安装说明
  1、小心打开包装，并注意阀门上的标识和铭牌内容是否与使用要求相符。
  2、拆除阀门通道两端的端盖，去除端面防护涂层。用压缩空气清洁阀门内部，确保没有任何异物
     如木屑、塑料等包装材料附在阀门内部、阀座或连接端面处。
  3、通过阀门端部通道检查阀门内部的清洁情况﹑看是否有杂物和有害物质的侵蚀。
