产品推荐

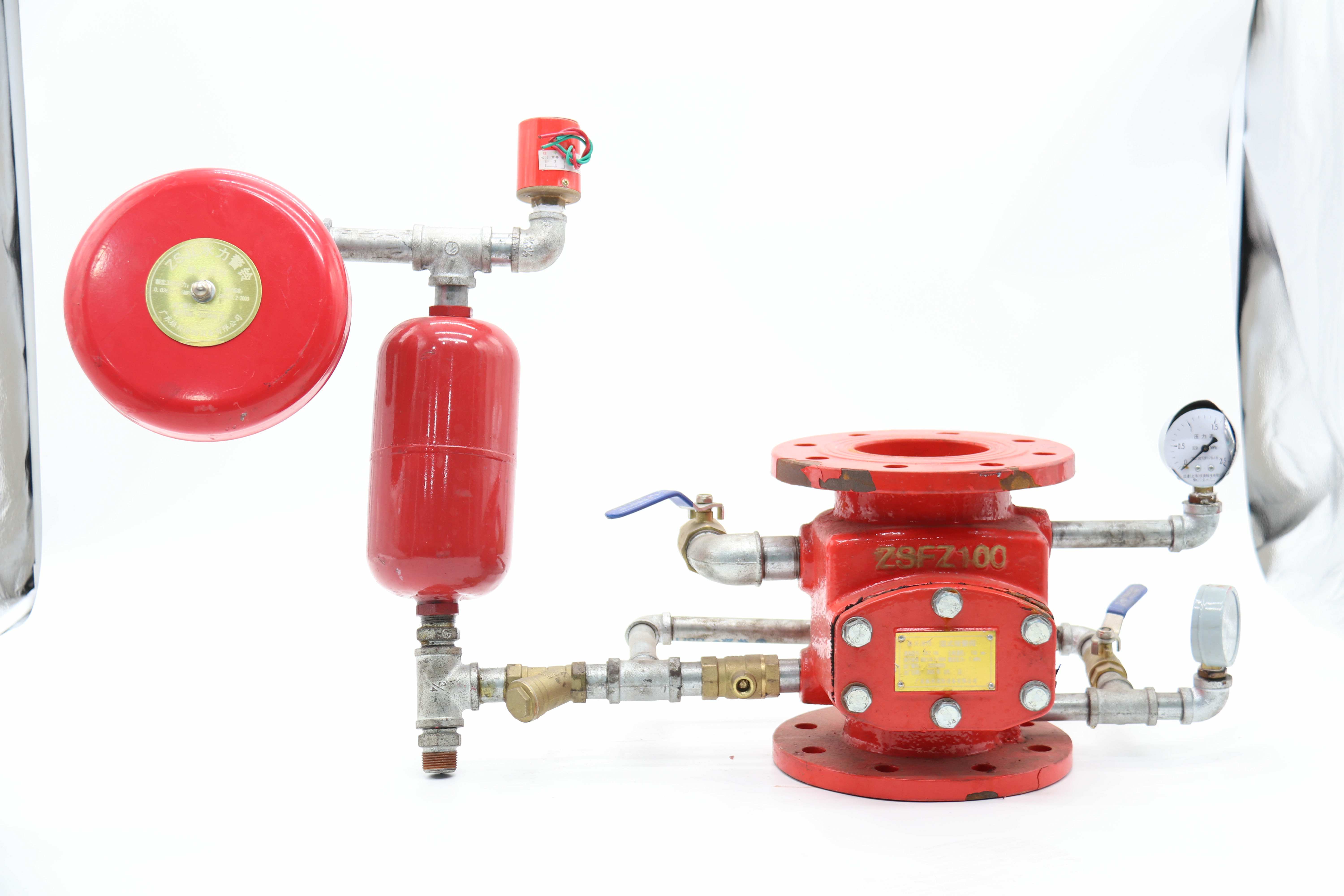

湿式报警阀
应用区域：ZSFZ湿式报警阀是只允许水单方向流入喷水系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀，它与水流指示器，压力开关，洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定灭火系统。
型号：ZXXFASDQW34
价格：3500
品牌：振兴消防
产品介绍
1、说明
ZSFZ湿式报警阀是只允许水单方向流入喷水系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀，它与水流指示器，压力开关，洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件（玻璃球）中的有机溶液发生热膨胀面产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火情、扑灭火灾的目的。
2.1.1湿式报警阀
a）双止回阀结构 滴水不漏
本湿式报警阀为双止回型报警阀，主要由阀体、第一级止回阀和第二级止回阀等部分组成，整个阀体被分成上中下三个腔，上腔(出水侧)与系统管网相通，下腔(供水侧)与进水水源相通，中腔与水力警铃和压力开关相连接。在主阀上下两个止回阀之间形成空气隔断，有效阻断回流，平时滴水不漏。
b）伺服
当系统处于伺服状态时，上下两个止回阀都处于关闭状态，中腔压力等于大气压，通往水力警铃的报警水道没有压力差，因而水力警铃和压力开关不动作；
c）开启
当上腔压力P2小于下腔压力P1（注：P2/P1≤0.9）时，第一级止回阀开启(差压启动)，中间腔进水，首先流向水力警铃报警和压力开关，在中间腔压力达到一定压力时，出口止回阀开启，通向灭水系统喷水灭火；
d）防止误报警
1）当与上腔连通的喷淋系统管网有渗漏（流量较小）压力下降时、平时可自动通过主阀侧面连接管补充系统压力，主阀不开启，从而避免系统的误报警；
2）当与下腔连通管道压力频繁变化时，主要进口压力P1不大于系统压力1.1倍P2，双止回主阀不会开启，多余压力通过侧面的止回阀和连接管，流到上腔的喷淋系统，压力冲击不大时，可避免了误报警。
2.1.2延迟器
延迟器是一个有进水口和出水口的圆筒形储水容器，平时放空；
下端设有进水管道和微量泄水装置，与报警主阀的中间连接口相通，在进水管道上设有过滤器；上端设有管道与水力警铃和压力开关连接；由于系统的供水源压力冲击较大，使主阀开启，水流先经过中间腔，再进入延迟器，由于水源压力波动的时间很短，活塞很快就能自动复位(关闭)，所以进入延迟器的水量很小，并经过底部的泄水口排泄；延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。延迟器有效延迟时间为5~90S，压力冲击停止后，遗留在延迟器中的水由泄水口排出，排完所需时间(排水时间) 5min左右。
2.1.3水力警铃和压力开关
水力警铃是一种水力驱动的机械装置。由壳体、叶轮、铃锤和铃盖等组成。
压力开关是水力驱动的无源电信号开关，与消防水泵联动。
当主阀开启后，水流进过中间腔和延时器流向水力警铃和压力开关，在一定的水流压力下，推动叶轮带动铃锤转臂旋转，使铃锤连续击打铝铃而发出报警铃声；同时压力开关闭合，向消防泵发出启动信号。
