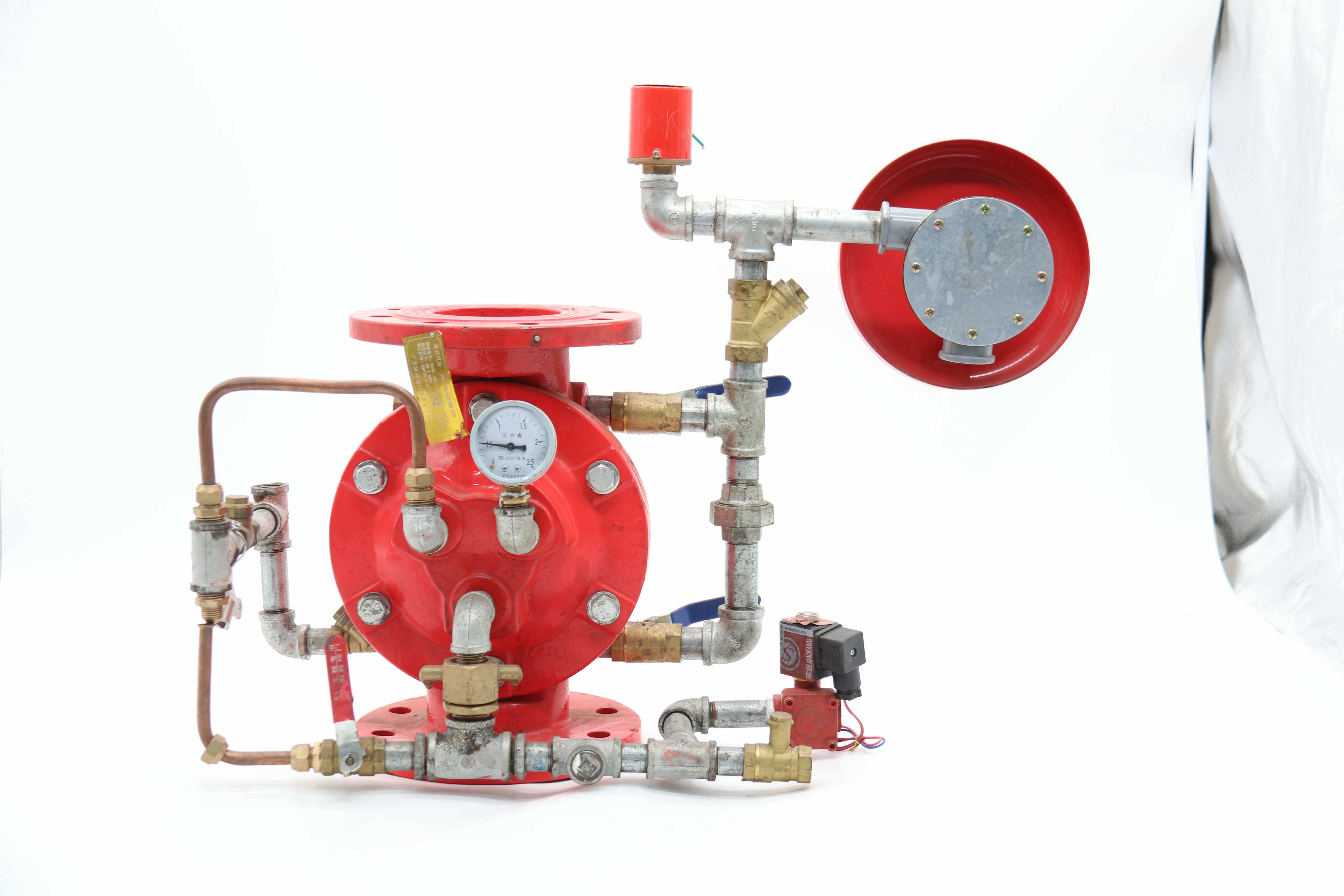

雨淋报警阀
应用区域：适用于医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统
型号：ZXXFASDQW88
价格：1700
品牌：振兴消防
产品介绍
ZSFM型雨淋报警阀采用隔膜止回的原理，在隔膜的两面通道的管路压力基本平衡时，隔膜处于关闭状态，当供水系统压力大于管网喷水系统管路压力时，隔膜能自动打开的一种单向止回阀，可和其它部件组成多种雨淋报警灭火系统，适用千医院、宾馆、商场、工厂、机场、娱乐场、图书馆、体育场、会展中心等自动喷水灭火系统。
1、主要技术参数，外形连接尺寸：
额定工作压力： 1.6MPa
密封试验压力： 3.2MPa
供水压力范围： 0. 14~1. 6MPa
报警性能： ≥0.05MPa
产品标准号： GB5135. 5-2018 《自动喷水灭火系统 第5部分：雨淋报警阀》
法兰标准： GB∕T 17241.6-2008 《整体铸铁法兰》
连接尺寸
2、主要结构和工作原理
ZSFM型雨淋报警阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔， 有管路和阀休上部供水管路相连接 当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无，法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3、ZSFM型雨淋报警阀有以下两种性能特点：
1) 在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
2) 用不同控制探测系统装置控制隔膜的开启压力，形成湿式雨淋灭火报警系统。
湿式控制系统：由ZSFM雨淋报警阀和闭式喷头组成，闭式喷头管路有水，供水系统衱隔膜密封，当作为探测用的闭式喷头受火灾发生后热度爆裂时，闭式喷头喷水，管网压力下降，隔膜室内压力随之下降，隔膜自动打开供水，喷头开始喷水灭火，水力警铃和压力开关同时动作，但喷水的仅为破碎的闭式喷头所处的区域不能大面积喷水。
4、安装、调试与操作 ：
1) 安装：
a. 安装前，管路应进行过冲洗和压力试验；
b.在搬运/起吊本阀时，应在两法兰颈部施力，严禁在管路附件上用力，防止变形和损坏；
c.本阀应垂直安装在管路上，注意箭头向上，如必须水平安装时，请在订货时说明。安装位置应考虑维修、保养和操作的足够空间；
d.本阀所有排水口应用合适口径的镀锌管或软管连接到排水管路上；
e.电进阀应通过控制模块接到电控柜上，电压DC24V；
f.水力警铃安装时应记住，小口为进水口，水平安装，大口为排水口，垂直安装。
g.本阀两端宜各安装带有信号同口径的消防蝶阀，便于控制和维修，本公司可以为你配套合格的手轮传动和蜗轮传动的ZSXFD型消防用信号蝶阀。
2）调试：
a.安装完成后，首先将进水口蝶阀关闭，水力警铃的报警球阀处于常开位置，复位球阀紧急手动带锁球阀，测试警铃球阀，放水球阀处于关闭状态，关闭出水口蝶阀，开启管路法兰，这时，缓慢开启进水口蝶阀，对ZSFM雨淋报警阀进行充水，在排除空气后，关闭等余水完全排完后，关闭放水球阀，使ZSFM雨淋报警阀处于伺应状态。
b. 水力警铃测试：
关闭/开启水力警铃应当报警；
关闭排去警铃中的余水后，开启本阀回到伺应状态。
c.电磁阀测试：
给常闭电进阀信号，电进阀开启，隔膜应在15~30s内开启并继续保持开启状态，如电进阀意外信号中断，隔膜仍然持续打开供水，此时，只要打开复位球阀, 隔膜在30s自动复位，重新处于伺应状态。
d.泄漏测试
ZSFM雨淋报警阀少量泄洞由滴水阀完成，如长期滴水，说明隔膜密封性能不好，应进行修复。
3)操作
a.电控：各类探测系统发现火灾后，传递信号给电控柜，电控柜发出指令打开电磁阀，隔膜打开供水。
b.自控：分散在管网上闭式喷头受火灾加温爆破喷水或泄压，隔膜控制腔压力下降，隔膜自动打开供。
c.手控：火灾发生时，火警探测系统尚未报警，在此紧急情况下，可以打开紧急手动带锁球阀。
d.报警： 隔膜打开后，供水系统供水，水流流入水力警铃开始报警，压力开关在有压情况下发出电信号， 通过电控柜启动消防水泵继续供水，或启动声光报警器。
e.复位：关闭电磁阀和手动紧急带锁球阀，关闭放水球阀和其它管路阀门，由于控制腔压力逐步上升，此时打开复位球阀，隔膜很快能复位密封，重新回到伺状态。
1、主要技术参数，外形连接尺寸：
额定工作压力： 1.6MPa
密封试验压力： 3.2MPa
供水压力范围： 0. 14~1. 6MPa
报警性能： ≥0.05MPa
产品标准号： GB5135. 5-2018 《自动喷水灭火系统 第5部分：雨淋报警阀》
法兰标准： GB∕T 17241.6-2008 《整体铸铁法兰》
连接尺寸
| DN | 法兰外径D | 法兰蟋孔中心Do | 闭体高度H | 蟋孔直径Z-D | 适用蟋柱 | 宽B | 长A | 高L |
| 100 | 215 | 180 | 305 | 8-18 | M16×80 | 450 | 650 | 600 |
| 150 | 285 | 240 | 406 | 8-22 | M20×85 | 500 | 760 | 680 |
| 200 | 340 | 295 | 521 | 12-22 | M20×95 | 650 | 800 | 780 |
| 250 | 408 | 355 | 648 | 12-27 | M24×110 | 800 | 880 | 860 |
2、主要结构和工作原理
ZSFM型雨淋报警阀由体、盖、隔膜等零件和管路附件、防复位器、电磁阀、压力开关和水力警铃等部件组成，隔膜关闭时、将阀体隔成上、下两个部份，上部连接自动喷水灭火系统管网，下部与供水系统管网相接、盖与隔膜在密封后形成一个有控制压力的内腔， 有管路和阀休上部供水管路相连接 当内腔压力与供水管路压力基本平衡时，隔膜处于密封状态（即伺应状态），此时，供水系统无，法向管网供水，当隔膜控制室内压力下降时，隔膜自动打开供水。
3、ZSFM型雨淋报警阀有以下两种性能特点：
1) 在自动喷水灭火管网上安装开式喷头，平时管网无水，由隔膜将供水系统隔住，一旦隔膜打开，整个保护区的开式喷头同时喷水扑灭火灾，适用于易燃、易爆的堆栈和仓库。
2) 用不同控制探测系统装置控制隔膜的开启压力，形成湿式雨淋灭火报警系统。
湿式控制系统：由ZSFM雨淋报警阀和闭式喷头组成，闭式喷头管路有水，供水系统衱隔膜密封，当作为探测用的闭式喷头受火灾发生后热度爆裂时，闭式喷头喷水，管网压力下降，隔膜室内压力随之下降，隔膜自动打开供水，喷头开始喷水灭火，水力警铃和压力开关同时动作，但喷水的仅为破碎的闭式喷头所处的区域不能大面积喷水。
4、安装、调试与操作 ：
1) 安装：
a. 安装前，管路应进行过冲洗和压力试验；
b.在搬运/起吊本阀时，应在两法兰颈部施力，严禁在管路附件上用力，防止变形和损坏；
c.本阀应垂直安装在管路上，注意箭头向上，如必须水平安装时，请在订货时说明。安装位置应考虑维修、保养和操作的足够空间；
d.本阀所有排水口应用合适口径的镀锌管或软管连接到排水管路上；
e.电进阀应通过控制模块接到电控柜上，电压DC24V；
f.水力警铃安装时应记住，小口为进水口，水平安装，大口为排水口，垂直安装。
g.本阀两端宜各安装带有信号同口径的消防蝶阀，便于控制和维修，本公司可以为你配套合格的手轮传动和蜗轮传动的ZSXFD型消防用信号蝶阀。
2）调试：
a.安装完成后，首先将进水口蝶阀关闭，水力警铃的报警球阀处于常开位置，复位球阀紧急手动带锁球阀，测试警铃球阀，放水球阀处于关闭状态，关闭出水口蝶阀，开启管路法兰，这时，缓慢开启进水口蝶阀，对ZSFM雨淋报警阀进行充水，在排除空气后，关闭等余水完全排完后，关闭放水球阀，使ZSFM雨淋报警阀处于伺应状态。
b. 水力警铃测试：
关闭/开启水力警铃应当报警；
关闭排去警铃中的余水后，开启本阀回到伺应状态。
c.电磁阀测试：
给常闭电进阀信号，电进阀开启，隔膜应在15~30s内开启并继续保持开启状态，如电进阀意外信号中断，隔膜仍然持续打开供水，此时，只要打开复位球阀, 隔膜在30s自动复位，重新处于伺应状态。
d.泄漏测试
ZSFM雨淋报警阀少量泄洞由滴水阀完成，如长期滴水，说明隔膜密封性能不好，应进行修复。
3)操作
a.电控：各类探测系统发现火灾后，传递信号给电控柜，电控柜发出指令打开电磁阀，隔膜打开供水。
b.自控：分散在管网上闭式喷头受火灾加温爆破喷水或泄压，隔膜控制腔压力下降，隔膜自动打开供。
c.手控：火灾发生时，火警探测系统尚未报警，在此紧急情况下，可以打开紧急手动带锁球阀。
d.报警： 隔膜打开后，供水系统供水，水流流入水力警铃开始报警，压力开关在有压情况下发出电信号， 通过电控柜启动消防水泵继续供水，或启动声光报警器。
e.复位：关闭电磁阀和手动紧急带锁球阀，关闭放水球阀和其它管路阀门，由于控制腔压力逐步上升，此时打开复位球阀，隔膜很快能复位密封，重新回到伺状态。
